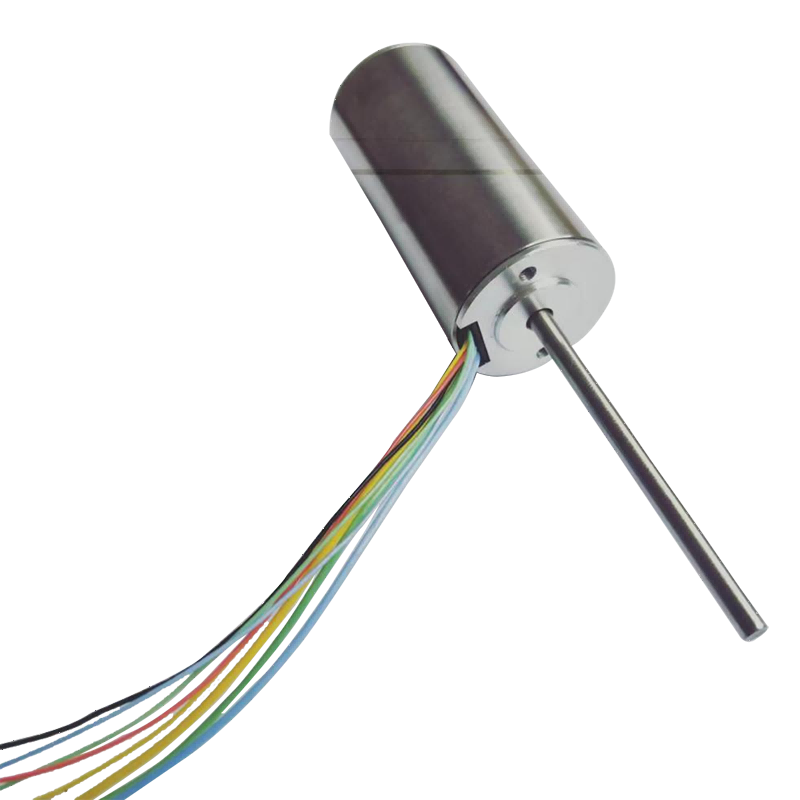

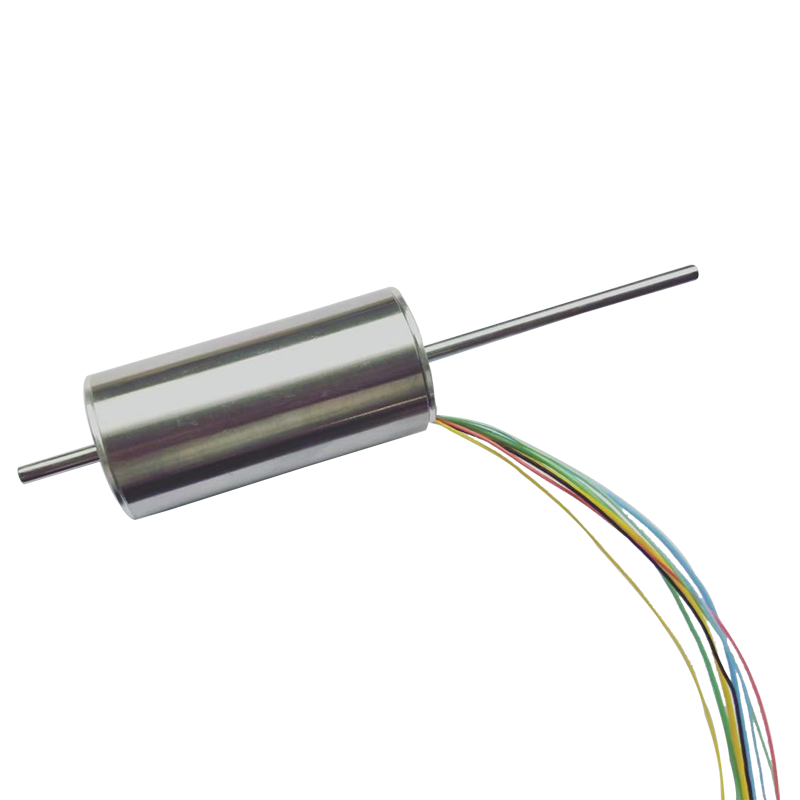

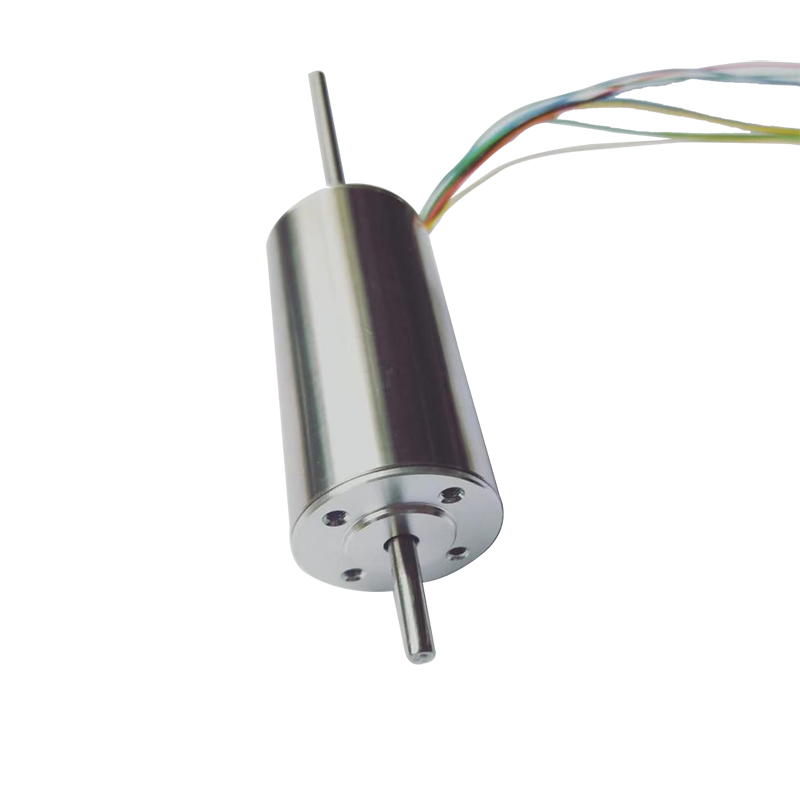

홀 센서가 장착된 30mm 브러시리스 DC 모터

전문 제조 업체로서 우리는 홀 센서가 포함된 고품질 RuiXing 30mm 브러시리스 DC 모터를 제공하고 싶습니다. 이 제품은 오랫동안 유럽, 북미 및 중동 지역으로 수출되었습니다. 공장으로서 정확한 배송시간을 보장할 수 있으며, 제품의 품질과 서비스는 고객들에게 인정받고 있습니다.

문의 보내기

제품 설명

전문 제조 업체로서 우리는 홀 센서가 포함된 고품질 RuiXing 30mm 브러시리스 DC 모터를 제공하고 싶습니다. 모터에 홀 센서를 사용하면 모터의 속도와 위치를 보다 정밀하게 제어할 수 있으며, 이는 로봇 공학, 자동화, 전기 자동차 등 정확한 제어가 필요한 응용 분야에서 중요할 수 있습니다. 컨트롤러는 모터 위치에 대한 실시간 피드백을 제공함으로써 모터 코일에 공급되는 전압과 전류를 조정하여 원하는 속도나 위치를 유지할 수 있습니다.

BLDC3042 기술 매개변수

모터 매개변수

공칭 전력	W	26.0
정격전압	볼트	24
저항	옴	3.03
무부하 속도	rpm	9300
무부하 전류	엄마	130
속도 상수	rpm/V	388
토크 상수	백만Nm/A	24.25
속도/토크 상수	rpm/백만Nm	48.42
스톨 전류	엄마	7920.8
스톨 토크	백만Nm	192
최대. 능률	%	76
인덕턴스	MH	0.34
기계적 시정수	ms	8.48
로터 관성	gcm²	16.67
최대에서. 산출
현재의	엄마	1375
토크	백만Nm	33
속도	rmp	7455
산출	W	26

측정

모터 특성

● 주변 온도 범위 -40~+100℃
● 최대. 권선온도 155℃
● 폴 쌍 수 1
● 단계수 3
● 무게 160g
● 최대 속도 15000rpm
● 엔드 플레이 <0.15

● 클리어런스 직경 ≤0.025

● 리드 정의 ：

두꺼운 노란색 모터 권선 핀1;

두꺼운 녹색 모터 권선 핀2;

두꺼운 파란색 모터 권선 Pin3;

빨간색 +5V 핀4;

검정색 GND 핀5;

얇은 노란색 홀 센서 핀6;

얇은 녹색 홀 센서 Pin7;

얇은 파란색 홀 센서 Pin8.

BLDC3064 기술 매개변수

모터 매개변수

공칭 전력	W	60
정격전압	볼트	24
저항	옴	0.94
무부하 속도	rpm	9500
무부하 전류	엄마	200
속도끊임없는	rpm/V	396
토크끊임없는	백만Nm/A	23.95
속도/토크 상수	rpm/백만Nm	15.54
스톨 전류	엄마	25532
스톨 토크	백만Nm	611
최대. 능률	%	83
인덕턴스	MH	0.173
기계적 시정수	ms	4.23
로터 관성	gcm²	25.90
최대에서. 산출
현재의	엄마	2950
토크	백만Nm	70.65
속도	rmp	8150
산출	W	60
